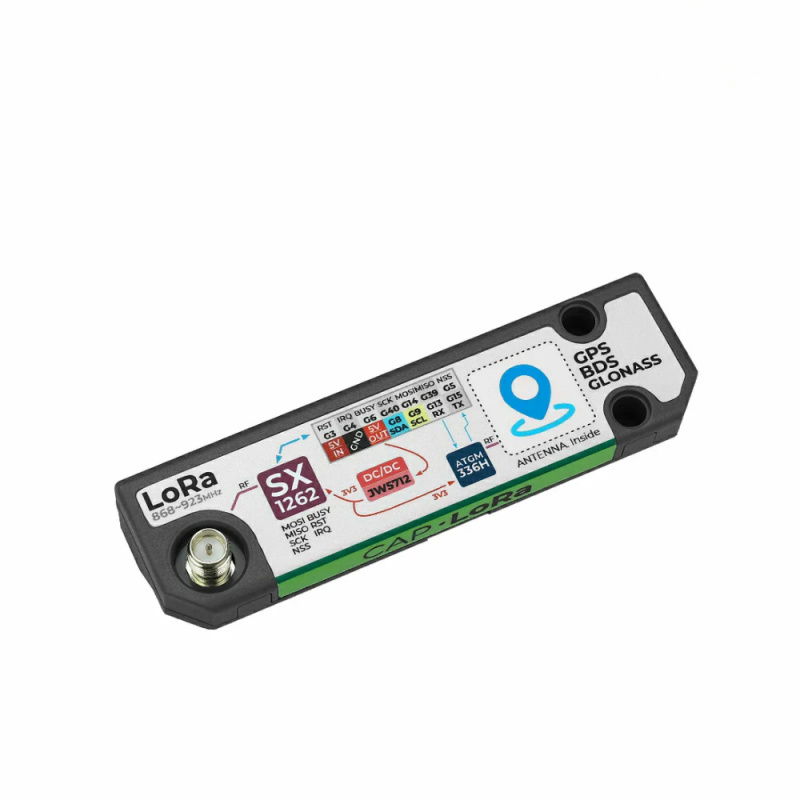

Produktbeschreibung: LoRa868 Cap Modul - für M5Stack Cardputer Adv Version - M5Stack U201
Das LoRa868 Cap ist ein fortschrittliches Kommunikations- und Ortungsmodul, das speziell für Cardputer-Adv entwickelt wurde. Es kombiniert einen leistungsstarken LoRa SX1262 Sender-Empfänger und einen hochpräzisen ATGM336H Multisystem-GNSS-Empfänger und bietet so zuverlässige Kommunikation über große Entfernungen und genaue Ortung in einer kompakten Lösung. Das Modul unterstützt eine Bandbreite von 868 MHz bis 923 MHz, bietet eine hohe Empfangsempfindlichkeit (bis zu -147 dBm) und eine Sendeleistung von bis zu 20 dBm und gewährleistet so eine stabile Kommunikation auch unter rauen Bedingungen und über große Entfernungen. Der GNSS-Empfänger verfügt über eine eingebaute Keramikantenne und unterstützt mehrere Satellitensysteme, darunter GPS, Galileo, GLONASS, QZSS und BeiDou, was eine schnelle und hochpräzise Positionsbestimmung auch in Gebieten mit schwachen Signalen ermöglicht. Der LoRa868 ist ideal für IoT-Projekte, Feldanwendungen, Fahrzeugortungssysteme und Automatisierung.
LoRa868 Cap Modul - für M5Stack Cardputer Adv Version - M5Stack U201.
Das LoRa868 Cap ist ein fortschrittliches Kommunikations- und Ortungsmodul, das speziell für Cardputer-Adv entwickelt wurde.Besondere Merkmale
- Dual-System LoRa + GNSS Modul - kombiniert Langstrecken-Kommunikation mit präziser Ortung
- Unterstützt mehrere Satellitensysteme - GPS / QZSS / BD2 / BD3 / GAL / GLO
- Hohe LoRa-Empfangsempfindlichkeit - bis zu 147 dBm, ideal für Low-Power-Wide-Area-Anwendungen
- LoRa-Sendeleistung von 20 dBm - stabiles Signal über große Entfernungen
- Eingebaute GPS-Antenne + externe LoRa SMA-Antenne - hervorragende Empfangsqualität und Störfestigkeit
- Modulationen: FSK, GFSK, MSK, LoRa, OOK - volle Design-Flexibilität
- Kompatibel mit Arduino IDE und UiFlow2 - schnelle Erstellung von IoT-Projekten
- Schnelle Positionierungszeit - Kaltstart nur 23 s, Warmstart 1 s
Anwendungen in der Praxis
Cap LoRa868 wird häufig in drahtlosen Kommunikations- und Ortungsprojekten eingesetzt. Es eignet sich gut für die Fernablesung von Felddaten und die Überwachung von Anlagen, und in Smart City-Systemen ermöglicht es die Überwachung der Infrastruktur und die Ortung von Geräten. In intelligenten Gebäuden unterstützt es den Betrieb von Sensoren und die Automatisierung, indem es eine präzise Positionierung ermöglicht. Das Modul eignet sich auch für die Navigation und Fahrzeugverfolgung und bietet einen stabilen Empfang von GNSS-Signalen und Telemetrie. Dank der LoRa-Technologie passt es perfekt zu den Anforderungen des IoT und ermöglicht den Aufbau von energieeffizienten Netzwerken mit großer Reichweite und hoher Zuverlässigkeit.
Präzise Lokalisierung mit Multisystem-GNSS
Das integrierte GNSS-Modul ermöglicht eine schnelle und genaue Positionsbestimmung, die für Tracking-, Navigations- oder automatische Geräteortungssysteme unerlässlich ist. Die Unterstützung mehrerer Satellitensysteme gewährleistet einen stabilen Empfang auch unter schwierigen Bedingungen - zwischen hohen Gebäuden, in Wäldern oder in Gebieten mit eingeschränkter Sicht zum Himmel. Die eingebaute Keramikantenne macht zusätzliche Komponenten überflüssig und sorgt gleichzeitig für eine hohe Signalqualität.
Es kombiniert einen leistungsstarken LoRa SX1262 Sender-Empfänger und einen ATGM336H Präzisions-Multisystem-GNSS-Empfänger.
Das Modul unterstützt eine Bandbreite von 868 MHz bis 923 MHz, bietet eine hohe Empfangsempfindlichkeit (bis zu -147 dBm) und eine Sendeleistung von bis zu 20 dBm und gewährleistet so eine stabile Kommunikation auch unter rauen Bedingungen und über große Entfernungen.Design für Zuverlässigkeit
Das robuste Design, der externe SMA-Anschluss und der sehr niedrige Stromverbrauch machen das Cap LoRa868 sowohl für stationäre als auch für mobile Projekte geeignet, bei denen eine lange Batterielebensdauer erforderlich ist. Das Modul ist so konzipiert, dass die Kommunikationsstabilität und die Positionierungsgenauigkeit auch bei begrenzten Energieressourcen erhalten bleiben, was es zu einer hervorragenden Komponente für energieeffiziente IoT-Systeme macht.
Technische Spezifikationen des Moduls
LoRa-Modul
- Chip: SX1262 (Stempel LoRa-1262)
- Betriebsfrequenz: 868 MHz bis 923 MHz
- Bitrate: bis zu 300 kbps
- Modulation: FSK, GFSK, MSK, LoRa, OOK
- Schnittstelle: SPI
- Sendeleistung: 20 dBm
- Empfindlichkeit: -147 dBm (niedriger Geschwindigkeitsmodus)
- Antenne: SMA Rubber Duck 3 dBi (108 x 9,3 mm)
GPS (GNSS) Modul
- Chip: ATGM336H-6N (AT6668)
- Schnittstelle: UART, 115200 8N1
- Unterstützte Systeme: GPS, QZSS, BD2, BD3, Galileo, GLONASS
- Anzahl der Kanäle: 50
- Genauigkeit: < 1,5 m (CEP50)
- Betriebsfrequenz (L1 / E1 / B1)
- Empfindlichkeit: Nachführung -162 dBm, Kaltstart -148 dBm
- TTFF-Zeit: Kaltstart 23 s, Warmstart 1 s
- Aktualisierungsrate: bis zu 10 Hz
- Antenne: keramisch, eingebaut
- Stromverbrauch (5 V):
- GPS EIN, LoRa Standby: 29,24 mA
- GPS Ruhezustand, LoRa TX max: 129.72 mA
- GPS EIN, LoRa TX max: 155,03 mA
- Abmessungen: 84 x 24 x 15,2 mm
- Gewicht: 30 g
Inhalt des Kits
- 1x LoRa868 Kappe

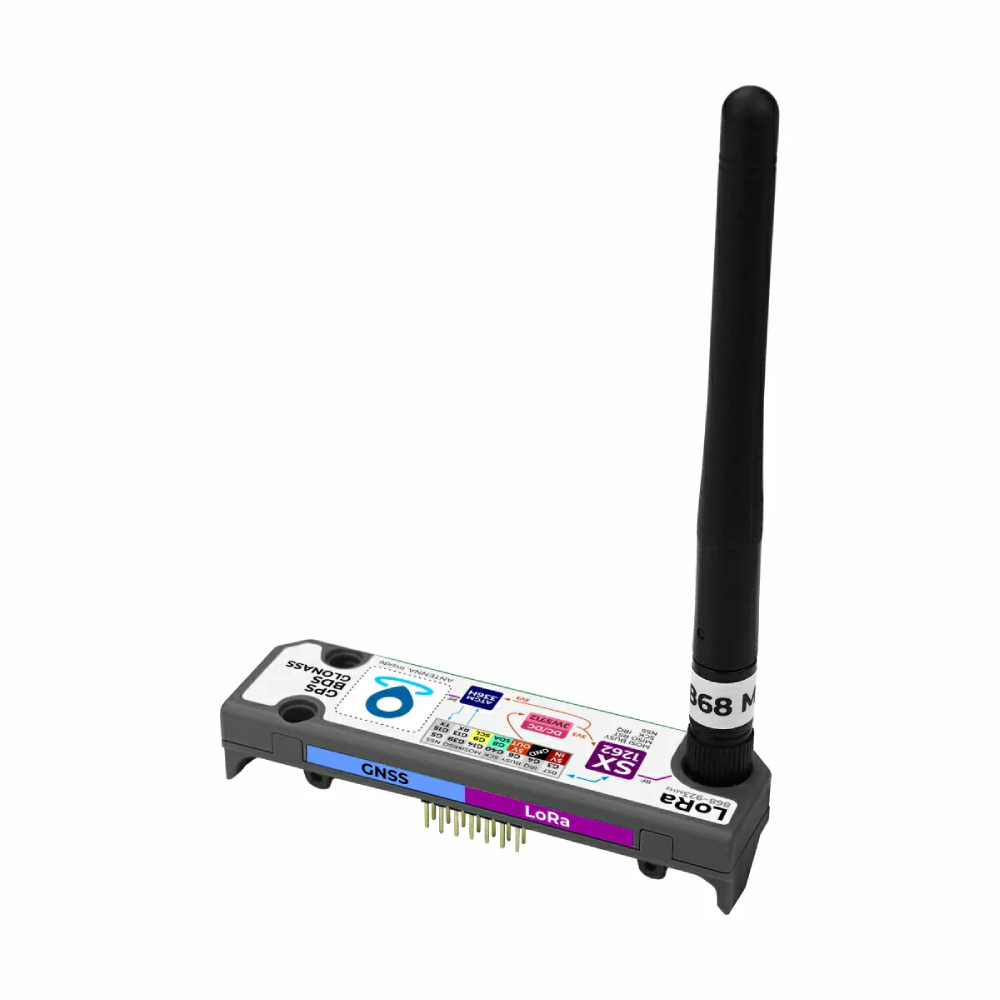

- 1x LoRa Rubber Duck Antenne
Die LoRa868 ist ideal für IoT-Projekte, Feldanwendungen, Fahrzeugortungssysteme und Automatisierung.
