Allgemeines LCD-IPS-Display 1,28 '' 240 x 240 px - für Raspberry Pi und Arduino - rund - Waveshare 19192
1,28'' rundes Display von Waveshare. Die Bildschirmauflösung beträgt 240 x 240 px . Es präsentiert ein klares, kontrastreiches und gesättigtes Bild , das im RGB -Bereich angezeigt wird. Es verwendet eine 4-polige SPI-Kommunikationsschnittstelle und ist mit Controllern wie Arduino, Raspberry Pi, Jetson Nano und STM32 kompatibel.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Allgemeines LCD-IPS-Display 1,28 '' 240 x 240 px - für Raspberry Pi und Arduino - rund - Waveshare 19192
1,28'' rundes Display von Waveshare. Die Bildschirmauflösung beträgt 240 x 240 px . Es präsentiert ein klares, kontrastreiches und gesättigtes Bild , das im RGB -Bereich angezeigt wird. Es verwendet eine 4-polige SPI-Kommunikationsschnittstelle und ist mit Controllern wie Arduino, Raspberry Pi , Jetson Nano und STM32 kompatibel.
Besondere Merkmale
- Das 1,28'' große Display stellt das Bild im RGB-Bereich dar
- Es hat einen eingebauten GC9A01-Chip
- Es verwendet den SPI-Bus, um mit anderen Modulen zu kommunizieren, was bedeutet, dass es die IO-Pins nicht belegt
- Kompatibel mit Raspberry Pi / Jetson Nano / Arduino / STM32
- Der Hersteller stellt fertige Programme zur Displaykonfiguration mit Raspberry Pi, Arduino und STM32 zur Verfügung

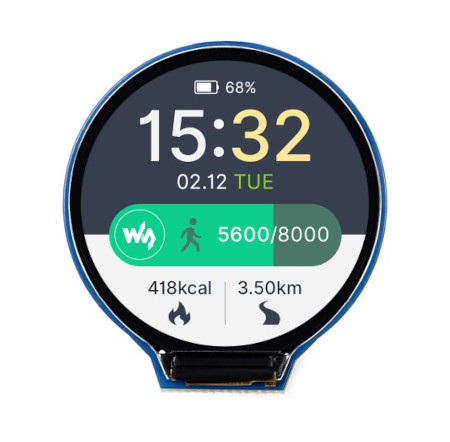

Allgemeines LCD - 1,28-Zoll-Runddisplay von Waveshare.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Das Produkt ist mit Raspberry Pi und Arduino kompatibel
Der Hersteller stellt eine Produkt-Wiki-Seite bereit, die eine Bedienungsanleitung und Beispielprogrammcode enthält.

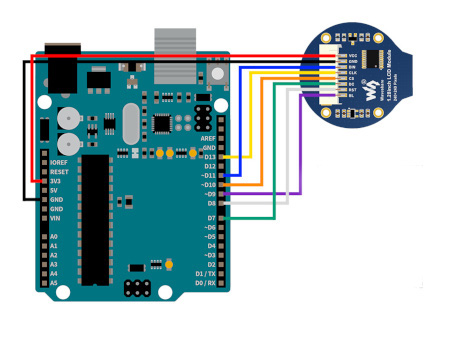

Anschlussplan der Generalanzeige mit dem Arduino-Board.
Verbindung
Das Display verfügt über praktische Ausgänge , über die es bequem mit dem ausgewählten Controller verbunden werden kann. Es wird mit einer Spannung von 3,3 V / 5 V betrieben.
Beschreibung der Pinbelegung
- VCC - rot - Stromanschluss (3,3 V / 5 V)
- GND - schwarz - Erdungsstift des Systems
- DIN - blau - Datenausgangspin des SPI-Busses
- CLK - gelb - Pin des Taktausgangs des SPI-Busses
- CS - orange - Chip Select (aktiviert bei Low-Zustand)
- DC - grün - Auswahlpin: Daten / Befehle (High-Zustand: Daten; Low-Zustand: Befehle)
- RST - grau - RESET-Pin (aktiviert bei niedrigem Zustand)
- BL - lila - Stift für Hintergrundbeleuchtung
Technische Spezifikationen
- Anzeigetyp: LCD-IPS
- Auflösung: 240 x 240 Pixel
- Pixelgröße: 0,135 x 0,135
- Schnittstelle: 4-Pin-SPI
- Farbbereich: 65K RGB
- Versorgungsspannung: 3,3 V / 5 V
- Eingebauter Controller: GC9A01
- Bildschirmdurchmesser: 32,4 mm
- Außenmaße: 40,4 x 37,5 mm
Inhalt des Kits
- 1,28-Zoll-LCD-IPS-Display
- PH2.0 8-poliges Anschlusskabel mit einer Länge von 20 cm

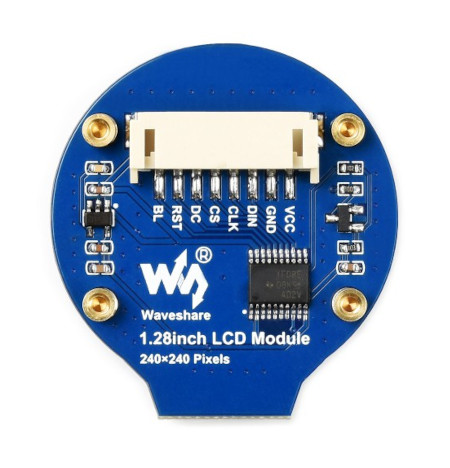

Display mit GC9A01-Controller ausgestattet.
Ein Miniatur-Bildschirm mit einer ungewöhnlichen Form
Allgemeines LCD-IPS-Display 1,28 '' 240 x 240 px - für Raspberry Pi und Arduino - rund - Waveshare 19192 unterscheidet sich von anderen Bildschirmen durch ein modernes und ästhetisches Design, das Entwicklern von kleinen Geräten (z Die Gehäuseabmessungen können klassische rechteckige Displays nicht verwenden.
Durch die Kommunikation über die 4-Pin-SPI-Schnittstelle können Sie das Display problemlos an nahezu jeden Mikrocontroller oder Minicomputer mit Logikpegeln von 3,3 V oder 5 V anschließen. Für die Kommunikation ist der eingebaute GC9A01-Controller zuständig.
Einzigartiges kreisförmiges Display für verschiedene Anwendungen
Runde Displays werden fast ausschließlich mit Smartwatches in Verbindung gebracht, aber ihr Anwendungsbereich kann erfolgreich auf jedes andere Gerät erweitert werden, das einen kleinen Bildschirm benötigt, um bunte Grafiken und Texte anzuzeigen.
Das runde General LCD IPS 1.28 '' 240 x 240 px Waveshare 19192 Display kann sowohl in Amateur- als auch in kommerziellen Projekten erfolgreich als lokales Raspberry Pi- oder Arduino- Display eingesetzt werden. Es funktioniert perfekt beim Bau Ihrer eigenen Smartwatch, eines eleganten Audioplayers oder eines futuristischen tragbaren Messgeräts (z. B. eines Voltmeters oder eines Testers für elektronische Komponenten).
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 240x240px |
| Breite | 5 cm |
| Höhe | 7 cm |
| Tiefe | 2,3 cm |
| Gewicht | 0,021 kg |
