Produktbeschreibung: Atomic Motion Base v1.2 - Leistungs- und Steuerungsbasis für Module der Atom-Serie - M5Stack A090-V12
Atomic Motion Base v1.2 ist eine fortschrittliche Stromversorgungs- und Steuerungsbasis, die für Roboter- und Mobilprojekte mit Controllern der Atom-Serie entwickelt wurde. Die integrierten STM32- und RZ7899-Chips ermöglichen die präzise Steuerung von 4 Servos und 2 DC-Motoren, während zwei 4-polige Steckverbinder mit 2-mm-Raster den schnellen Anschluss von Umgebungssensoren wie Temperatur, Feuchtigkeit oder Licht ermöglichen. Die Stromversorgung erfolgt über einen austauschbaren Li-Ion-Akku 18350 mit 900 mAh, der von einem doppelten Schutzsystem unterstützt wird: Der DW01-A-Chip schützt vor Überladung, Überentladung und Kurzschluss, während der INA226-Chip Spannung, Strom und Leistung in Echtzeit überwacht. Mit Überlastungsfunktionen, einem Netzschalter und einer Magnethalterung kombiniert die Atomic Motion Base v1.2 Funktionalität mit Sicherheit und Komfort.

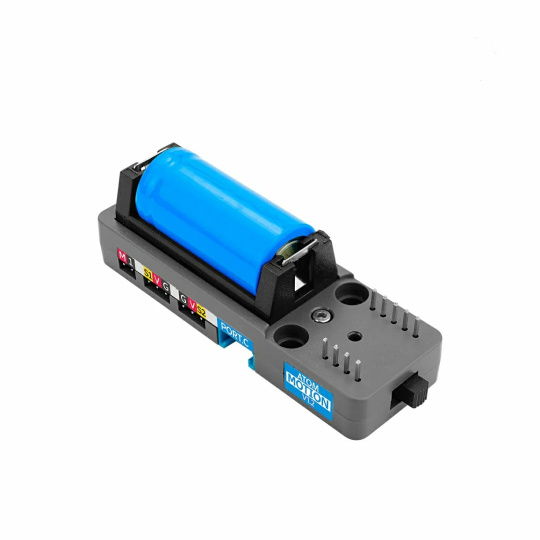

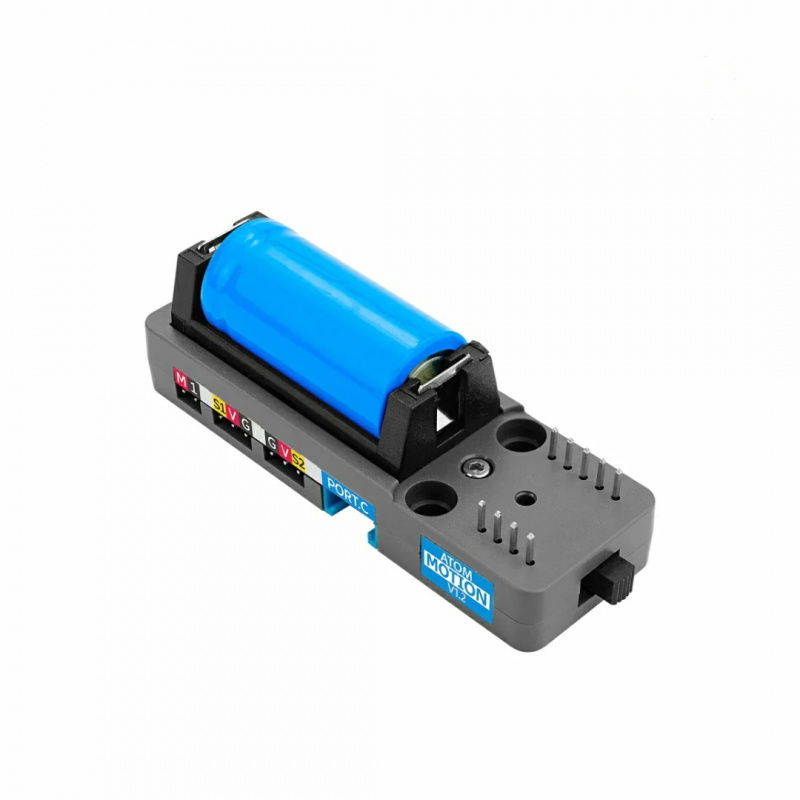

Atomic Motion Base v1.2 - die Leistungs- und Steuerungsbasis für die Module der Atom-Serie - M5Stack A090-V12.
Atomic Motion Base v1.2 ist eine fortschrittliche Stromversorgungs- und Steuerungsbasis, die für Projekte mit Controllern der Atom-Serie entwickelt wurde.Besondere Merkmale
- Kompatibilität mit der Atom-Serie: vollständige Unterstützung von Atom, AtomS3, Atom Lite und anderen M5Stack-Controllern
- STM32 + RZ7899 Controller: zuverlässige Antriebssteuerung mit geringer Latenzzeit
- 4 Servokanäle: unabhängige Steuerung von vier Servos mit einem maximalen Verbrauch von bis zu 0,4 A pro Kanal
- 2 DC-Motorkanäle: Steuerung von Antrieben mit einem Spitzenstrom von bis zu 1 A pro Kanal
- Eingebauter 18350 Akku (900 mAh): sorgt für Mobilität und Energieunabhängigkeit
- DW01-A-Schaltung: schützt die Batterie vor Überladung, Entladung und Kurzschluss
- Leistungsmonitor INA226: hochpräzise Messung von Spannung, Strom und Leistung
- 4-polige Schnittstellen im Abstand von 2 mm: schneller Anschluss von Sensoren und Erweiterungsmodulen
- Unabhängiger Netzschalter: komfortable Steuerung des Systembetriebs
- Programmierung in UiFlow 1/2 und Arduino IDE
Anwendungen
Die Atomic Motion Base v1.2 ist ideal für Projekte wie die Steuerung von DC-betriebenen Fahrzeugen, Roboterarmen, mobilen Manipulatoren und ferngesteuerten Forschungsplattformen. Mit ihrem kompakten Design und der Unterstützung von Umgebungen wie UiFlow und Arduino ist sie eine ausgezeichnete Wahl für Hobbyentwickler und Profis gleichermaßen.
Sichere und intelligente Stromversorgung für mobile Geräte
Die Atomic Motion Base v1.2 ist nicht nur ein Antriebsregler, sondern auch eine intelligente Stromversorgung für Ihr Projekt. Dank seiner zwei unabhängigen Schutzschaltungen (DW01-A und INA226) bietet das Gerät volle Kontrolle über den Batteriestatus und die Systemsicherheit. Funktionen wie der Überlastungsschutz am Ausgang und die genaue Stromüberwachung machen es zur perfekten Lösung für Projekte, die Zuverlässigkeit erfordern.
Mehrkanalige Antriebssteuerung in einem kompakten Formfaktor
Der kompakte Formfaktor der Atomic Motion Base v1.2 verbirgt leistungsstarke Steuerungsfunktionen. Unabhängige Kanäle für Servos und DC-Motoren ermöglichen den Bau von fortschrittlichen Roboterarmen, Fahrzeugen oder mobilen Plattformen mit mehreren Freiheitsgraden. Dank der beiden 4-Pin-Anschlüsse mit 2-mm-Raster können Sie Ihr Projekt einfach mit zusätzlichen Sensoren und Funktionen erweitern, ohne die Hardware modifizieren zu müssen.
Die integrierten STM32- und RZ7899-Chips ermöglichen die präzise Steuerung von 4 Servos und 2 DC-Motoren.
Atomic Motion Base v1.2 kombiniert Funktionalität mit Sicherheit und Komfort.Technische Daten der Atomic Motion Base v1.2
- Mikrocontroller: STM32F030F4P6
- Gleichstrommotor-Steuerung: RZ7899
- Spannungs-/Stromüberwachungsschaltung: INA226
- Ladeschaltung: ETA9740
- Batterie-Schutzschaltung: DW01-A
- Abschaltspannungen: Laden 4,14 V/Entladen 2,5 V
- Überlastungsschutz: 5 V, 5 A
- Akkupack: Li-Ion 18350, 900 mAh (austauschbar)
- Motor Pin-Abstand: 2,54 mm
- Servo-Volllaststrom: 3 A
- DC-Motor-Spitzenstrom: 1 A / Kanal
- Servo-Spitzenstrom: 0,4 A/Kanal
- Ruhestrom: 4,04 V, 40,97 µA
- Ladestrom: 5 V, 1,18 A
- Betriebstemperatur: 0°C bis 40°C
- Abmessungen: 75,4 x 24 x 20,7 mm
- Gewicht: 41 g (mit Batterie)
Inhalt des Sets
- 1 x Atomic Motion Basis v1.2
- 1 x Wiederaufladbarer 18350 Li-Ion-Akku (900 mAh)
