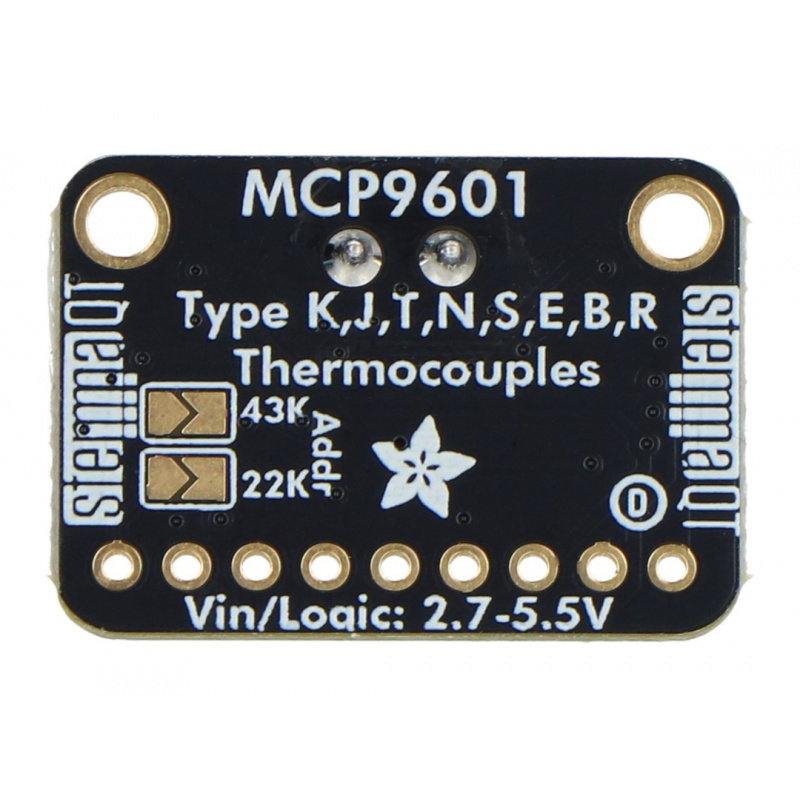

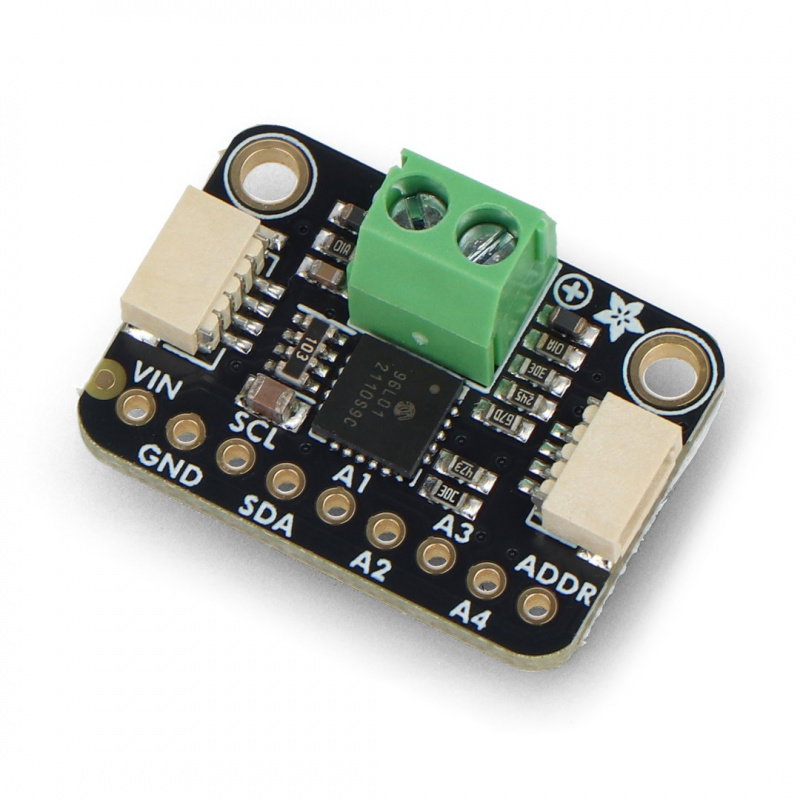

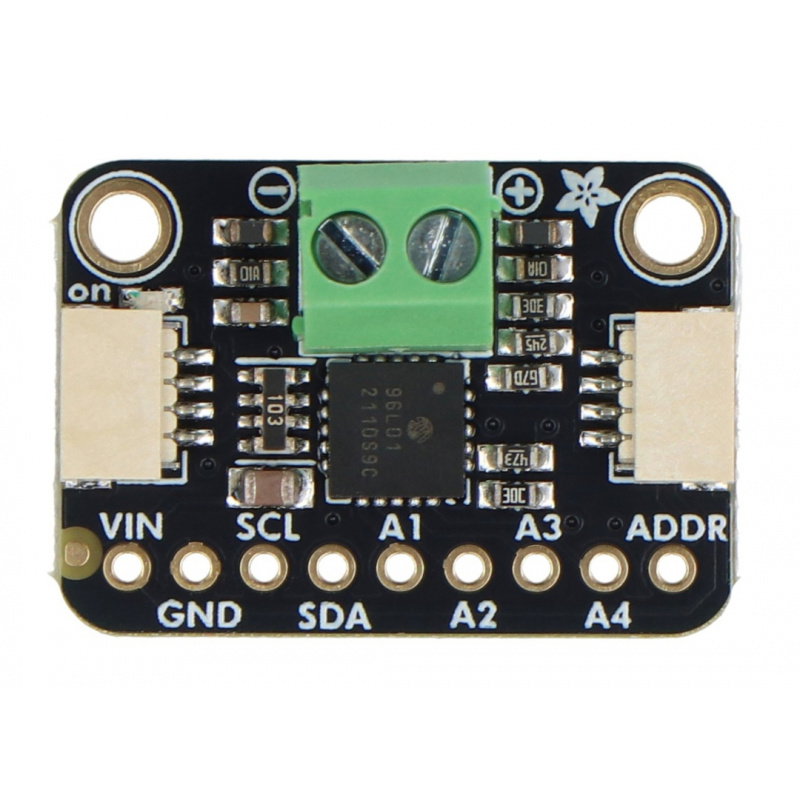

Produktbeschreibung: Thermoelementverstärker – MCP9601 I2C-Temperatursensor – STEMMA QT / Qwiic – Adafruit 5165
Dieses von Adafruit hergestellte Modul verfügt über einen integrierten MCP9601 -Chip. Es besitzt zwei Qwiic-Anschlüsse und unterstützt acht Thermoelementtypen: K, J, T, N, S, E, B und R (deren Messbereiche in den Produktspezifikationen aufgeführt sind). Das Modul ist mit jedem Mikrocontroller oder System mit I²C-Kommunikation kompatibel. Es ermöglicht zudem die Einrichtung von Warnmeldungen bei Temperaturanstiegen oder -abfällen.
Produkt kompatibel mit Raspberry Pi und Arduino!
Eine ausführliche Bedienungsanleitung ist auf der Website des Herstellers verfügbar. Sie enthält Pinbelegungsbeschreibungen und Anschlussanweisungen für die einzelnen Module.
Inhalt des Temperaturmessumformer-Kits.
Besondere Merkmale des Thermoelementverstärkers
- Unterstützt 8 Thermoelementtypen (K, J, T, N, S, E, B und R).
- Es verfügt über frei programmierbare Register, die die Flexibilität bei der Entwicklung für verschiedene Temperaturmessanwendungen erhöhen.
- Mithilfe von Registern kann der Benutzer unter anderem den Energiesparmodus für batteriebetriebene Projekte einstellen.

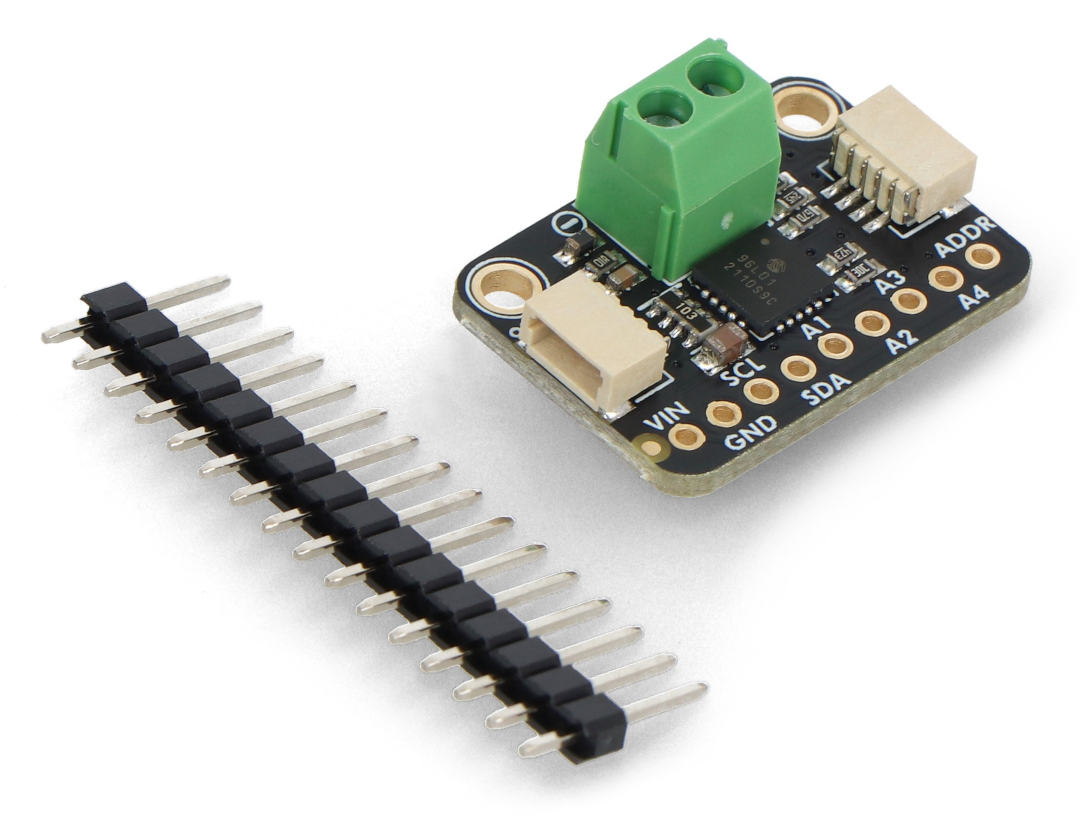

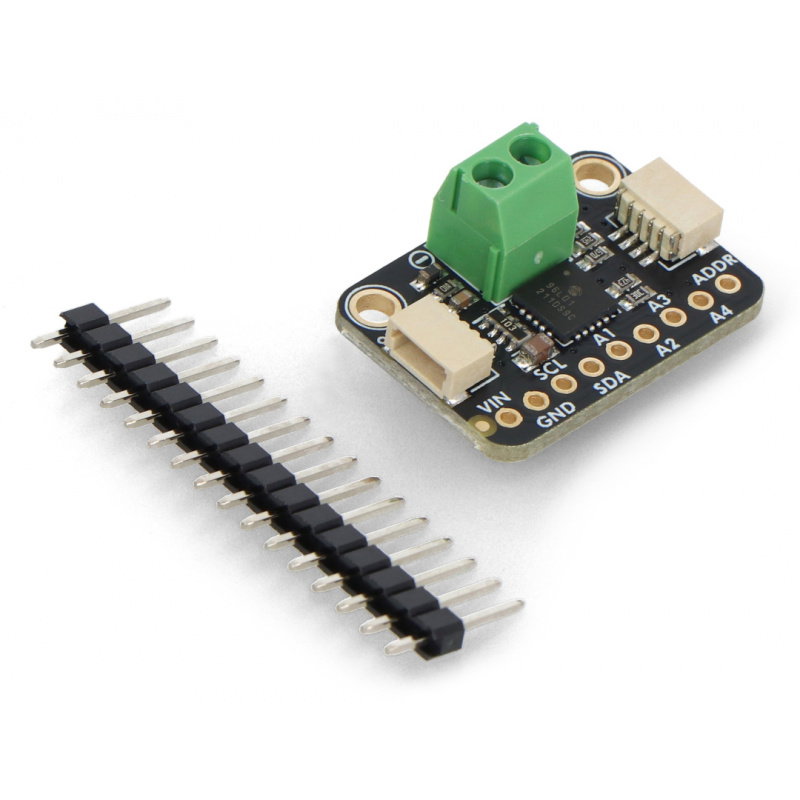

Inhalt des Sets

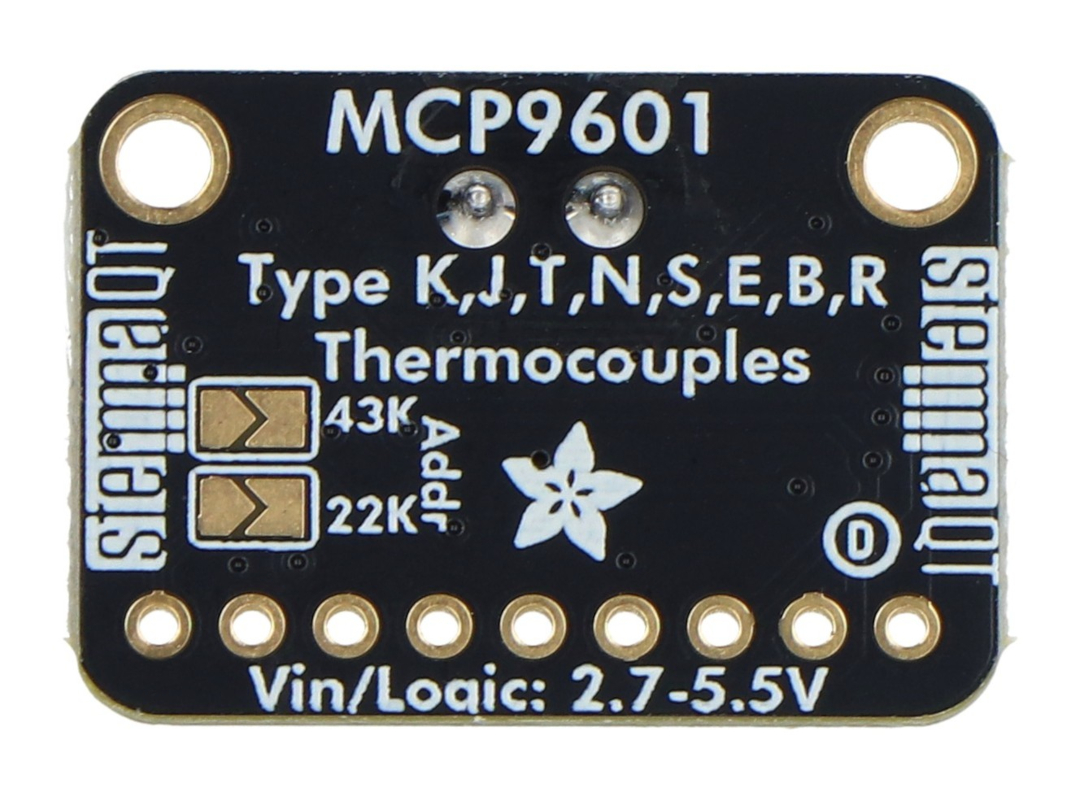

- Thermoelementverstärker – MCP9601 I2C-Temperatursensor – STEMMA QT / Qwiic
- Goldpin-Leiste 1x9 - Rastermaß 2,54 mm
- 1x2-Klemmverbinder
Technische Spezifikationen des Thermoelementverstärkers – Temperaturmessumformers
- Eingebauter Chip: MCP9601 (MCP96L01)
- Versorgungsspannung: 3,3 V / 5 V
- Kommunikationsschnittstelle: I2C-Bus
- Unterstützt 8 Thermoelemente: Typen K, J, T, N, S, E, B und R
- Temperaturbereich:
- Typ K: von -200 °C bis +1372 °C
- Typ J: von -150 °C bis +1200 °C
- Typ T: von -200 °C bis +400 °C
- Typ N: von -150 °C bis +1300 °C
- Typ E: von -200 °C bis +1000 °C
- Typ S: von +250 °C bis +1664 °C
- Typ B: von +1000 °C bis +1800 °C
- Typ R: von +250 °C bis +1664 °C
- Genauigkeit:
- typisch: ±2,0°C
- Minimum: ±4,0 °C
- ADC-Auflösung: ±0,0625°C
- Anschlüsse: STEMMA QT / Qwiic / Lötpads
- Modulabmessungen: 25,5 x 18 x 4,6 mm
