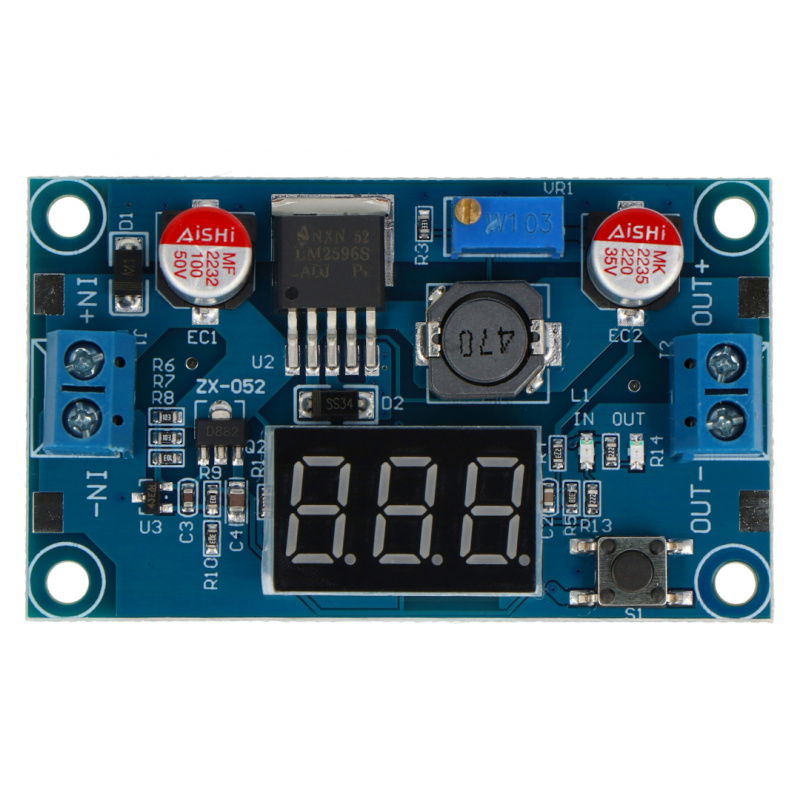

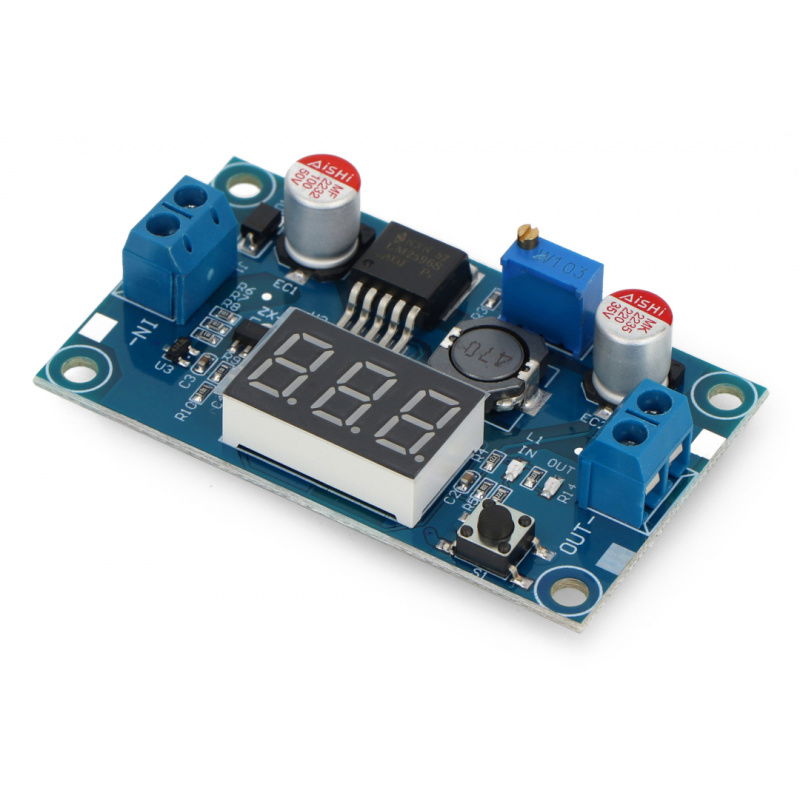

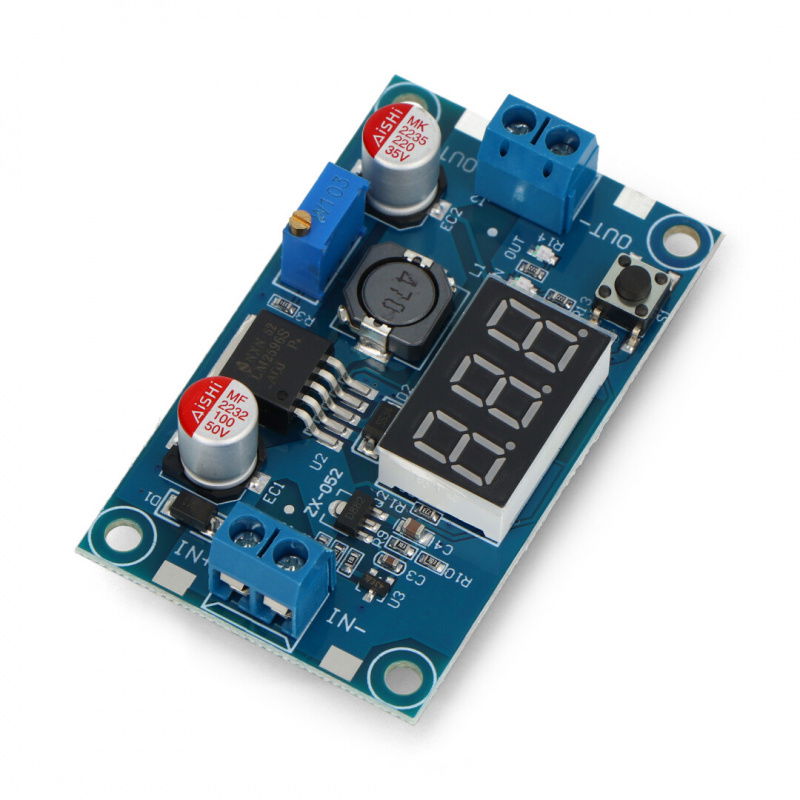

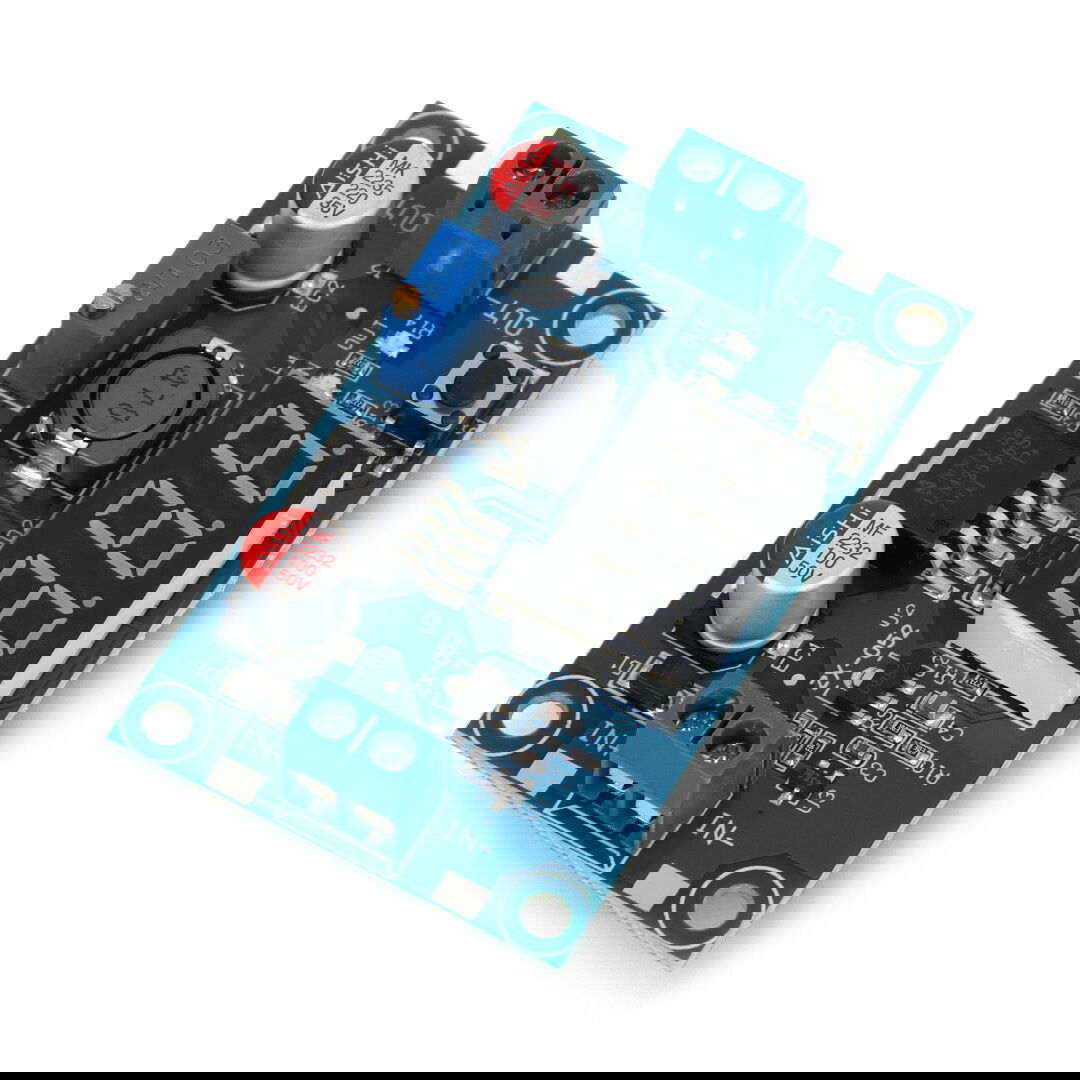

Produktbeschreibung: LM2596S 3.2V-35V 3A Abwärtswandler mit Display
LM2596S Abwärtswandler-Modul. Eingangsspannung von 3,2 V bis 35 V. Maximaler Dauerausgangsstrom von 3 A. Ausgangsspannung einstellbar von 3,2 V bis 35 V.
Spezifikationen des LM2596S Umrichters
- Eingangsspannung: 3,2 V bis 50 V
- Ausgangsspannung: 3,2 V bis 35 V (niedriger als der Eingang)
- Maximaler Dauerausgangsstrom: 3 A (mit Kühlung, bis zu 2 A ohne Kühlkörper)
- LM2596S-Treiber(Dokumentation)
- Wirkungsgrad: weniger als 90 % (abhängig von der Leistungsaufnahme)
- Schaltfrequenz: 150 MHz
- Vier Befestigungslöcher mit 3 mm Durchmesser
- Display mit Anzeige der Ausgangs- oder Eingangsspannung (per Druckknopf wählbar)
- Abmessungen der Platine: 65 x 39 x 12 mm
- Gewicht: 23 g
Hinweise zum Gebrauch
Das Modul hat vier Leitungen als Schraubanschlüsse:
| Pin | Beschreibung |
|---|---|
| IN+ | Eingangsspannung - positiver Pol. |
| IN- | Eingangsspannung - negativer Pol (Masse). |
| OUT+ | Ausgangsspannung - positiver Pol. |
| OUT- | Ausgangsspannung - negativer Pol (Masse). |
Die Ausgangsspannung kann mit einem Potentiometer zwischen 3,2 V und 35 V eingestellt werden. Beachten Sie, dass es sich um eine Spannungsabstufungsschaltung handelt, so dass die Ausgangsspannung nicht höher als die Eingangsspannung sein darf.
