Produktbeschreibung: ProtoMate universal PCB für Raspberry Pi 3B / 4B / 5 / Zero 2 - PiHut 106569

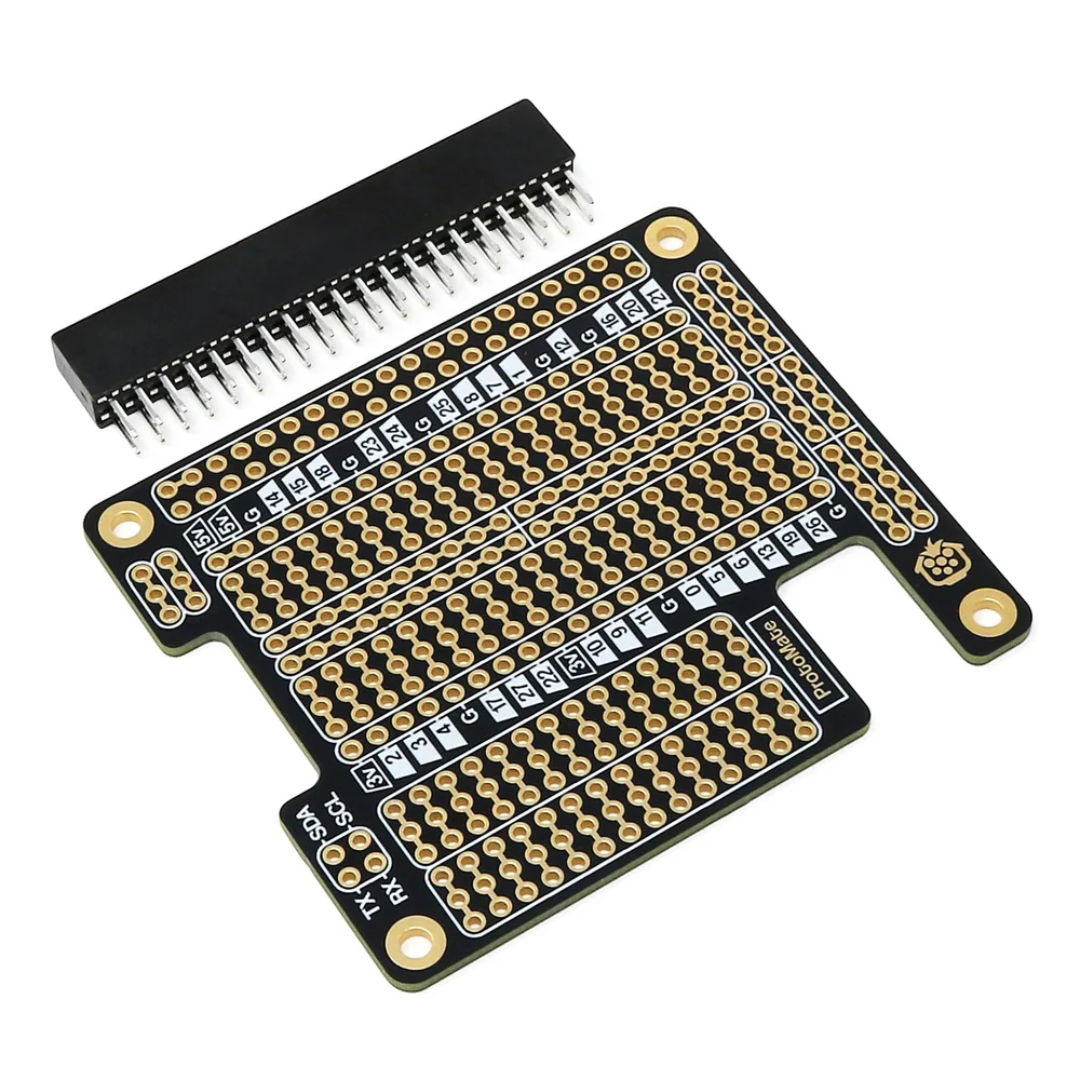

ProtoMate ist eine innovative Prototyping-Platine im HAT-Format, die für Benutzer entwickelt wurde, die ihre Designs von einer Kontaktplatine auf ein festes, gelötetes Design übertragen möchten. Die Platine verfügt über zwei Lötbereiche - einen größeren mit 20 x 8 Pads und einen kleineren mit 14 x 6 Pads -, die Flexibilität bei der Platzierung von Bauteilen und dem Layout von kundenspezifischen Schaltungen ermöglichen. Der große Lötbereich hat einen zentralen Bereich mit einem Leiterbahnteiler, der bei Bedarf angeschlossen werden kann, während der kleinere Bereich ideal für die Montage von ICs wie dem MCP23017 ist. Zusätzlich bietet die Platine seitliche Schienen für Strom- und Common-Pins, separate Pads für I2C und die serielle Schnittstelle sowie Leiterbahnen, die zum Trennen von Abschnitten abgeschnitten werden können.
ProtoMate Universalplatine für Raspberry Pi 3B / 4B / 5 / Zero 2 - PiHut 106569.
Das ProtoMate ist ein innovatives Prototyping-Board im HAT-Format, das für Benutzer entwickelt wurde, die ihre Designs von einer Kontaktplatine auf ein festes, gelötetes Design umstellen möchten.Besondere Merkmale
- Zwei Lötbereiche: 20 x 8 Pads und 14 x 6 Pads

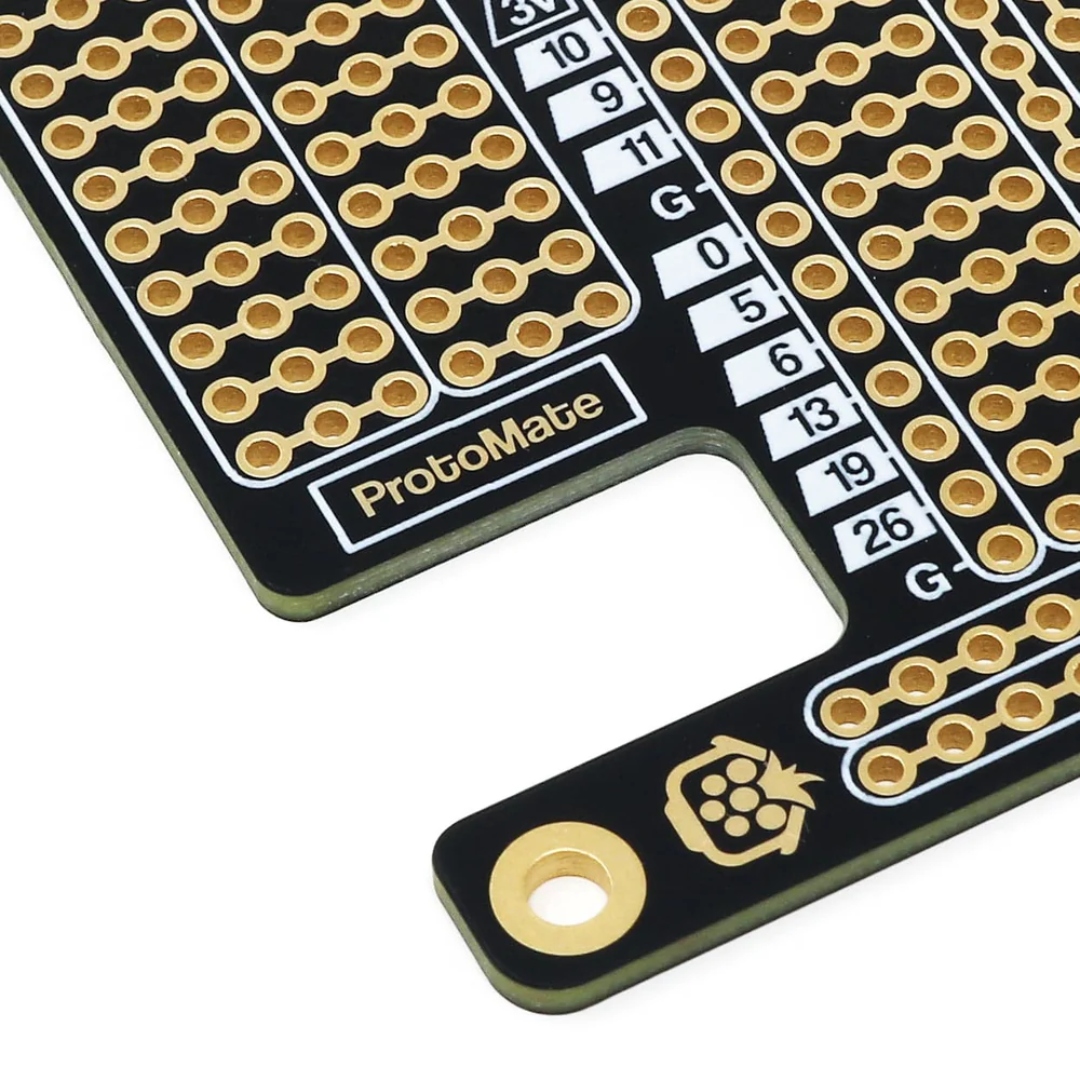

- Alle GPIO-Pins geroutet: für den einfachen Anschluss von Komponenten
- Seitenschienen: ermöglichen Bänke für die Stromversorgung und häufig verwendete Pins (5 V / GND)
- Gelötete Leiterbahnen: Möglichkeit, einzelne Leiterbahnen bei Bedarf abzutrennen
- ENIG PCB: oxidationsbeständige und langlebige Goldbeschichtung
- Markierungen auf der Rückseite: erleichtert den korrekten Zusammenbau und die Orientierung
- M2.5 Befestigungslöcher: kompatibel mit Raspberry Pi
Praktische Anwendungen

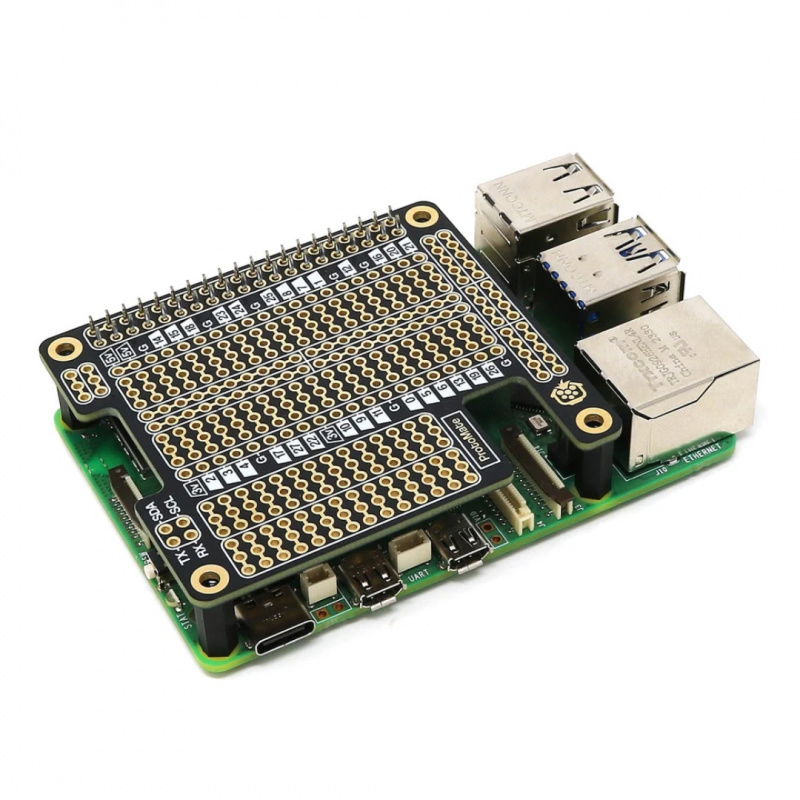

- Erstellen von dauerhaft gelöteten Projekten aus dem Raspberry Pi
- Übertragung von Prototyp-Designs von einer Kontaktplatine auf ein HAT
- Integration von integrierten Schaltungen und Peripheriemodulen

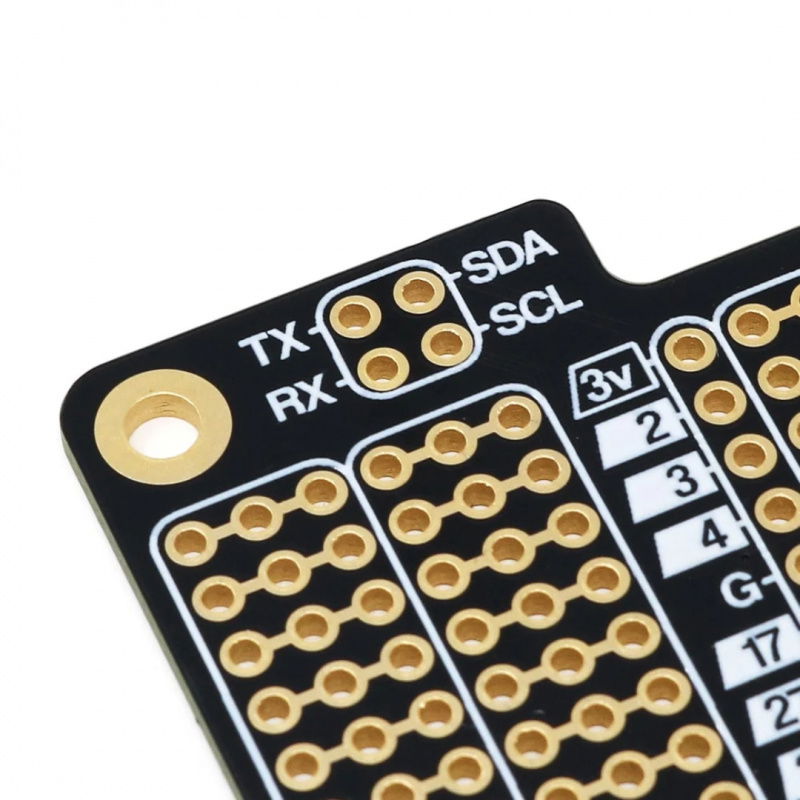

- Organisation von Verbindungen zu I2C, UART und Stromschienen
- Ideal für Ausbildung, Prototyping und professionelle Elektronikprojekte
Technische Daten der Platine
- Format: HAT kompatibel mit 40-Pin Raspberry Pi
- Lötfeldflächen: 20 x 8 und 14 x 6
- Material: vergoldete Leiterplatte (ENIG)
- Befestigungslöcher: M2.5
- Abmessungen: 65 x 56,5 mm
Inhalt des Kits
- 1x ProtoMate-Platine
- 1x GPIO-Leiste
Die Platine hat zwei Lötflächen - ein größeres 20 x 8 Pad und ein kleineres 14 x 6 Pad.
